Slik profilerer du overflater med en 5-akset CNC-brosag: en praktisk veiledning
For moderne steinprodusenter markerer overgangen fra enkel plateskjæring til kompleks 3D-overflateprofilering forskjellen mellom et grunnleggende verksted og et-avansert fabrikasjonsstudio. Enten du lager bølgende 2D/3D dekorative veggpaneler, elegante peiser, tilpassede dusjkar eller komplekse monumentkonturer, er det å mestre overflateprofilering nøkkelen til å låse opp premium prosjektmarginer.
Men hvordan gjør en5-akset CNC brosagforvandle en flat, stiv blokk av granitt, marmor eller kvarts til et flytende, buet mesterverk? La oss bryte ned trinn-for-prosessen med overflateprofilering og se på hvordan avansert maskineri gjør denne svært tekniske oppgaven bemerkelsesverdig effektiv.
1. The Blueprint: CAD/CAM-programvareintegrering
Hver profileringsjobb begynner i det digitale riket. Tradisjonelle brosager er begrenset til rettlinjekutt, men en sann5-akset CNC-maskiner avhengig av intelligent programvare for å koordinere samtidige bevegelser over fem forskjellige akser: X, Y, Z (lineære bevegelser) og A, C (rotasjons- og vippeakser).
CAD-design:Du importerer eller tegner 3D-modellen av den profilerte overflaten.
CAM Toolpath Generation:Ved å bruke spesialisert programvare-som den høyt-ansatteItaliensk Pegasus CAD/CAM-programvare-operatøren definerer skjærebanen.
Roughing vs. finishing pass:Programvaren beregner en "grovbearbeiding" (ved å bruke et diamantblad eller et tykt verktøy for å fjerne bulkavfall) og en "etterbehandling" (ved å bruke et inkrementelt freseverktøy eller profileringshjul for den endelige glatte overflaten).
2. Velge riktig verktøy: Blad vs. spindel
Overflateprofilering kan ikke alltid gjøres med et standard brosagblad alene. Komplekse kurver krever en tilnærming med to-verktøy:
Skivebladet:Ideell for innledende dype grove kutt eller rett avfaset profilering. Ved å vippe bladet (opptil 90 grader) og rotere det 360 grader, kan maskinen skulptere brede, sveipende kurver gjennom sekvensielle, grunne parallelle kutt (kjent som inkrementell knivskjæring).
Høyhastighets CNC-spindelen{{0}:For komplekse 3D-konturer, dype forsenkninger eller intrikate graveringer, omgås bladet. Maskinen bruker en sekundær høyhastighets-elektro-spindel (ofte opp til 24 000 RPM) utstyrt med diamantfingerbits, endefreser eller profileringshjul.
3. Utføre profileringsprosessen på maskinen
Når designet er lastet inn i CNC-kontrolleren, begynner den fysiske fabrikasjonen:
Trinn 1: Plassering og kalibrering av plate
Platen festes på arbeidsbordet. Avanserte maskiner brukerplatetykkelsesonderogforhåndsinnstillere av laserbladfor automatisk å måle den nøyaktige tykkelsen på steinen og slitasjen på verktøyene. Dette eliminerer manuelle målefeil, og sikrer at profileringsdybden er matematisk perfekt.
Trinn 2: Grovbearbeidingsstadiet
Ved å bruke det store diamantbladet utfører maskinen raske lineære eller sirkulære kutt for å fjerne bulkmateriale. Ved å fjerne overflødig stein på forhånd, reduserer du slitasje på dine mer delikate etterbehandlingsverktøy.
Trinn 3: Inkrementell fresing og etterbehandling
Maskinen skifter til fresespindelen. 5-akseinterpolasjonen-kontrollert av et høyytelsessystem somItaliensk ESA CNC-system-sikrer at verktøyhodet justerer vinkelen i sanntid-som det glir over kurvene, og etterlater en perfekt skulpturert, jevn finish.

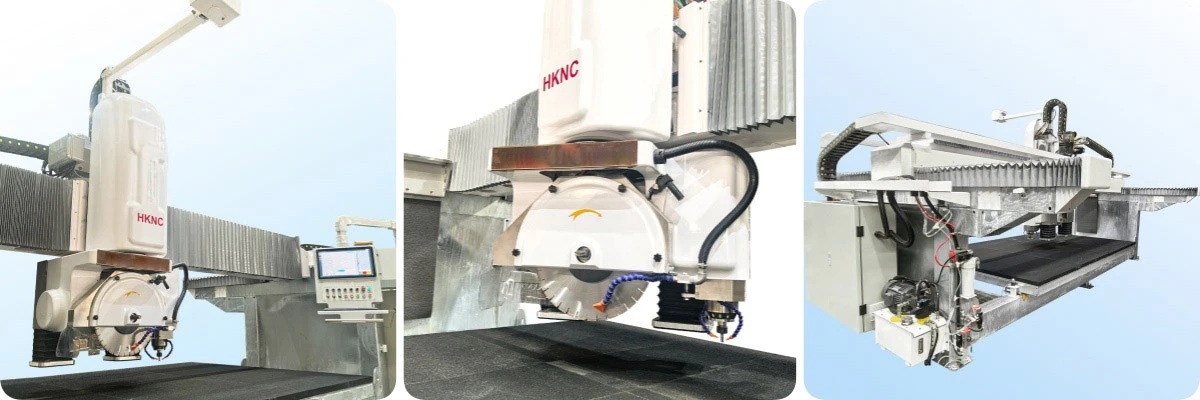

Oppgrader verkstedet ditt med Huayi HKNC-500PLUS
Hvis du ønsker å gå over til-overflateprofilering med høy presisjon uten en bratt læringskurve,Huayi HKNC-500PLUSer utviklet spesielt for dette formålet. Den blander den kraftige-skjærekraften til en tradisjonell brosag med den kunstneriske presisjonen til et 3D CNC-maskinsenter.
Hvorfor HKNC-500PLUS utmerker seg ved profilering:
Kompromissløs presisjon:Drevet avItalienske ESA digitale servodrev, beveger maskinen seg med absolutt synkronisitet. Dette eliminerer mikro-vibrasjonene som forårsaker synlige "tråkke"-linjer på profilerte steinoverflater.
Allsidighet i bruk:Utstyrt med både et 500 mm sagblad og en valgfri verktøyspindel med høy-hastighet, går den sømløst over fra å kutte standard benkeplater på kjøkkenet til å dirigere tilpassede vaskeskåler, profilere tykke trappetrinn eller gravere 3D-teksturert veggkledning.
Operatør-vennlig grensesnitt:Gjennom det intuitive ESA-grensesnittet kan operatører enkelt administrere nestede oppsett, justere skjærehastigheter i farten og kjøre komplekse 3D-profiler uten å måtte ha en grad i dataprogrammering.
Konklusjon
Overflateprofilering på en 5--akset CNC-brosag er en perfekt kombinasjon av digital design og robust mekanisk utførelse. Ved å bruke en smart CAD/CAM-arbeidsflyt, velge riktig verktøy og la en ekte 5--aksekontroller håndtere den komplekse matematikken med sanntids-multivinkeljusteringer, kan produsenter produsere fantastiske, flytende steindesign som en gang ble ansett som umulige for hånd.
Investering i en allsidig maskin somHuayi HKNC-500PLUSikke bare forenkler denne komplekse prosessen, men posisjonerer også fabrikasjonsvirksomheten din til å ta på seg lukrative, tilpassede arkitektoniske prosjekter med full tillit.
